Наскоро екипът на проф. Shuang-Chen Ruan и проф. Chun-Yu Guo от университета в Шенжен разработи фемтосекунда с висока мощностимпулсен влакнест лазерсъстоящ се от 2,8 μm модулиран осцилатор Er:ZBLAN влакно, едномодов предусилвател Er:ZBLAN влакно и основен усилвател влакно Er:ZBLAN с голямо поле.
Въз основа на теорията за усилване на самокомпресия на средно-инфрачервен ултракъс инфрачервен импулс с контролирано състояние на поляризация и числена симулация, комбинирани с метода за нелинейно потискане и контрол на режима на влакното с голямо поле на режима, както и технологията за активно охлаждане и двустранното изпомпващо усилване структура, системата получава ултракъс импулс от 2,8 μm със средна мощност от 8,12 W и ширина на импулса от 148 fs, което допълнително актуализира най-високия международен рекорд за средна мощност, първоначално постигнат от групата. Системата постигна средна мощност от 8,12 W с ширина на импулса от 148 fs за ултра-къси импулси от 2,8 μm, допълнително опреснявайки международния рекорд за най-висока средна мощност, постигната от групата.
Структура на оптичен лазер Er:ZBLAN на базата на MOPA структура

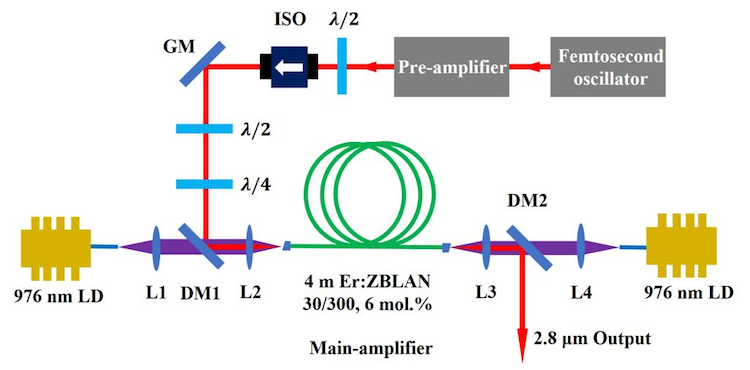

Структурата на товафемтосекунден лазерсистемата е показана на Фиг. 1. Предусилвателят използва едномодово влакно с двойна облицовка Er:ZBLAN с дължина 3,1 m като усилващо влакно с концентрация на допинг от 7 mol.% и диаметър на сърцевината от 15 μm (NA {{ 8}}.12). Основният усилвател използва Er:ZBLAN влакно с двойна облицовка с голямо поле Er:ZBLAN с дължина 4 m като усилващо влакно с концентрация на допинг от 6 mol.% и диаметър на сърцевината от 30 μm (NA=0 .12). По-големият диаметър на сърцевината води до по-нисък коефициент на нелинейност на усилващото влакно, което е в състояние да издържи на по-висока пикова мощност, както и импулсен изход с по-голяма импулсна енергия. Двата края на усилващото влакно бяха слети с крайни капачки от AlF3.
